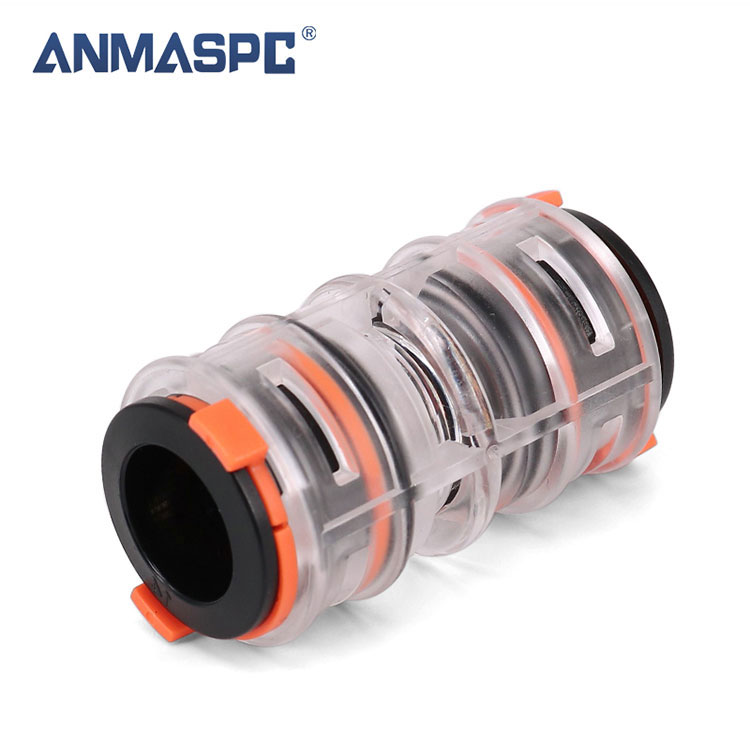

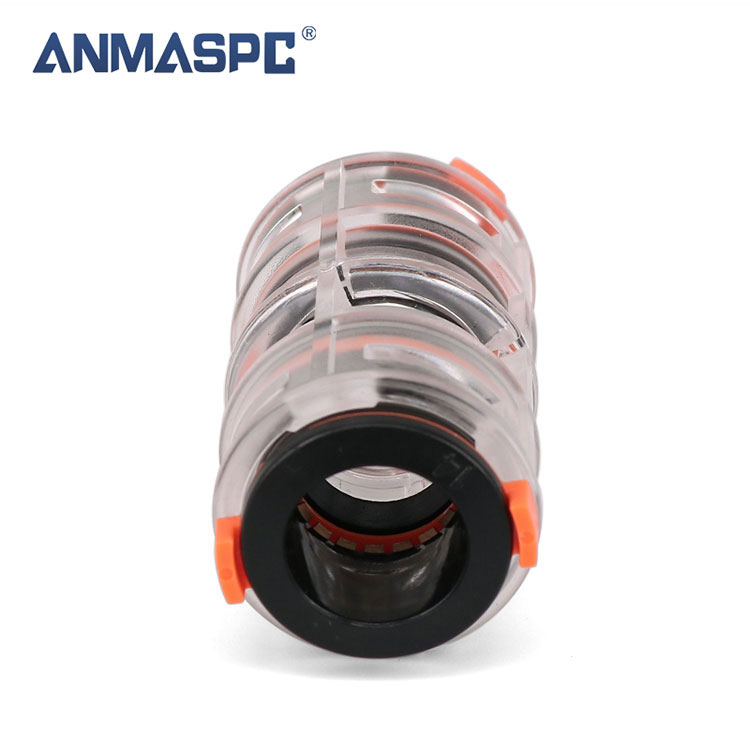

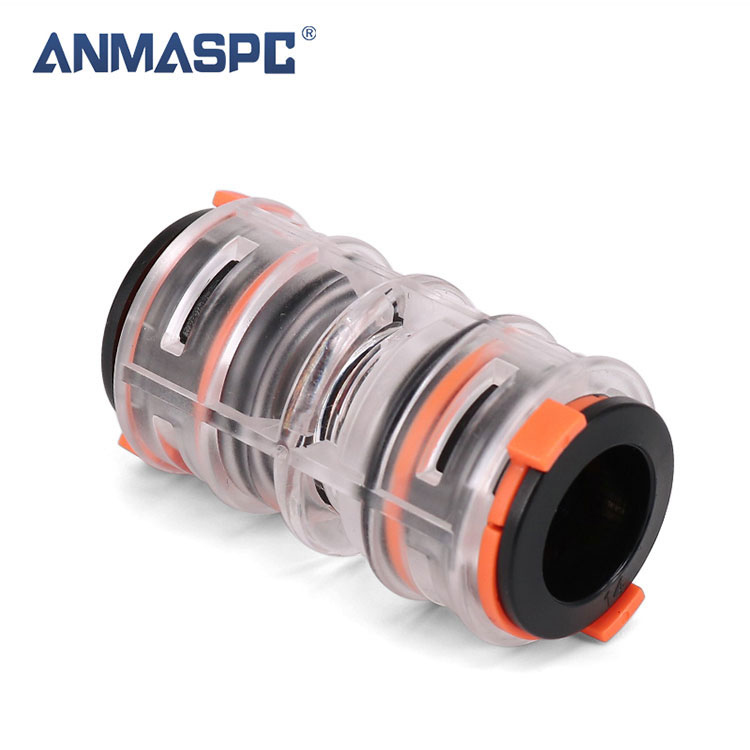

ขั้วต่อ Microduct Straight ซึ่งรับประกันประสิทธิภาพที่ดี ตัวเครื่องโปร่งใสช่วยให้ตรวจสอบตำแหน่งไมโครท่อภายในได้ มีการติดตั้งคลิปนิรภัย ป้องกันการงัดแงะไว้ล่วงหน้า ผ่านการทดสอบและปฏิบัติตาม EN 50411-2-8
① มีคลิปนิรภัยมาให้ด้วย
2 เทคโนโลยีแบบสวมพอดีตัว
3 ความดันการทำงาน: สูงสุด 25 บาร์
|
ส่วนประกอบ | ||||
1 | คอลเลท | ปอม | |||
2 | คลิปล็อค | ปอม | |||
3 | ตลับหมึก | ซิงค์อัลลอยด์ | |||
4 | ล็อคก้ามปู | SUS301/304 | |||
5 | แหวนสนับสนุน | ปอม | |||
6 | แหวนซีล | เต็ป | |||
7 | ร่างกาย | พีซี2807 | |||
ท่อฟิต | |||||
วัสดุท่อ | HDPE、PE、ไนลอน、โพลียูรีเทน | ||||
เส้นผ่านศูนย์กลางภายนอกของท่อ | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20 | ||||
พารามิเตอร์ทางเทคนิค | |||||
ทำงานกับของไหล | อากาศ | ||||
ความแน่น | 0.15~0.8MPa ไม่มีการรั่วไหล | ||||
ทดสอบแรงดึง | 400N | ||||
พิสูจน์ความกดดัน | 2.5MPa | ||||
ช่วงแรงดันใช้งาน | 0~1.6เมกะปาสคาล | ||||
อุณหภูมิแวดล้อมและอุณหภูมิของของเหลว | -40~60℃ | ||||
อุณหภูมิการติดตั้ง | -10°C/+50°C | ||||
อุณหภูมิการเป่าที่แนะนำ | -15°C/+35°C | ||||
ระดับการป้องกัน | IP68 | ||||
เกรดทนรังสียูวี | F1 | ||||
แรงแทรก | สูงสุด 50N (5 กก.) | ||||
อายุขัย: | 25 ปี | ||||
มาตรฐาน: | ห้องน้ำในตัว 50411-2-8 |
รหัส | ØD(มิลลิเมตร) | ØE (มม.) | ØA(มิลลิเมตร) | ลิตร(มิลลิเมตร) | จำนวน | |
EFXUC03 | 3 | 14,0 | 2,5 | 33,0 | 100 | |
EFXUC04 | 4 | 14,0 | 3,0 | 33,0 | 100 | |
EFXUC05 | 5 | 16,8 | 4,3 | 35,2 | 100 | |
EFXUC06 | 6 | 16,8 | 5,3 | 35,2 | 100 | |
EFXUC07 | 7 | 18,8 | 6,1 | 39,1 | 100 | |
EFXUC08 | 8 | 18,8 | 6,1 | 39,1 | 100 | |
EFXUC8.5 | 8,5 | 19,3 | 7,0 | 39,6 | 100 | |
EFXUC10 | 10 | 22,2 | 9,3 | 46,4 | 100 | |
EFXUC12 | 12 | 25,0 | 11,0 | 49,2 | 100 | |
EFXUC12.7 | 12,7 | 25,0 | 11,0 | 48,8 | 100 | |
EFXUC14 | 14 | 26,7 | 13,0 | 50,2 | 100 | |
EFXUC16 | 16 | 29,2 | 15,0 | 55,6 | 100 | |
EFXUC18 | 18 | 32,0 | 17,0 | 59,1 | 50 | |
EFXUC20 | 20 | 34,0 | 19,0 | 62,0 | 50 | |
EFXUC25 | 25 | 41,2 | 24,0 | 71,0 | 50 |
