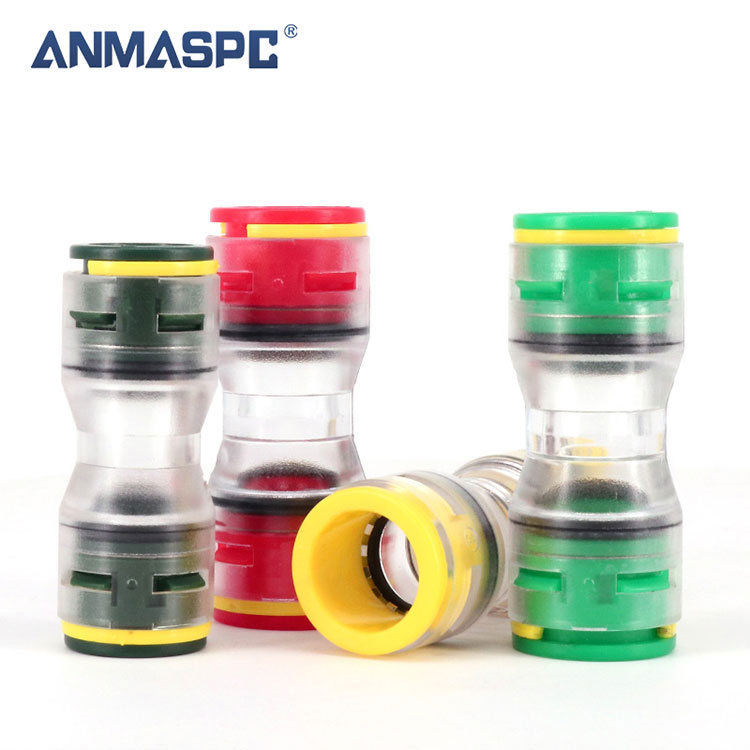

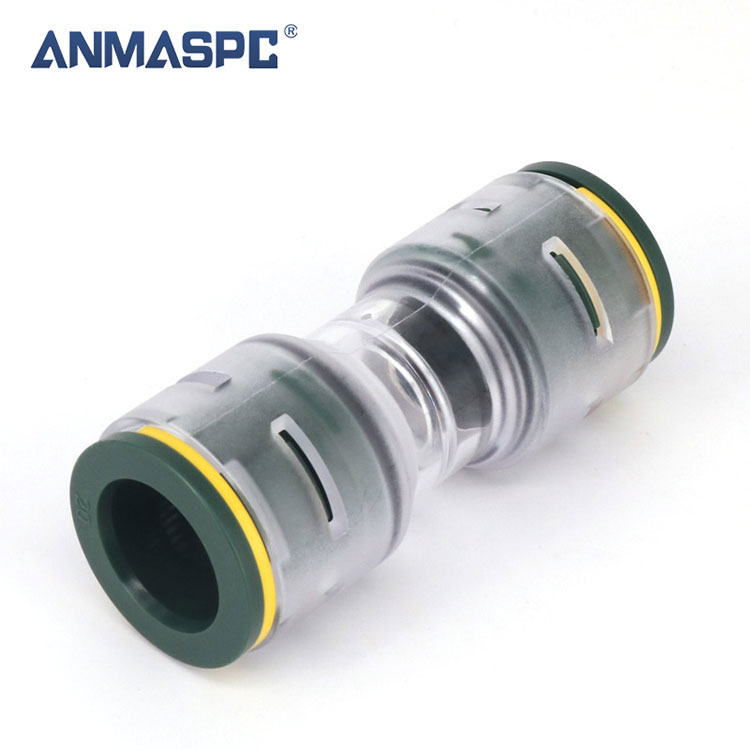

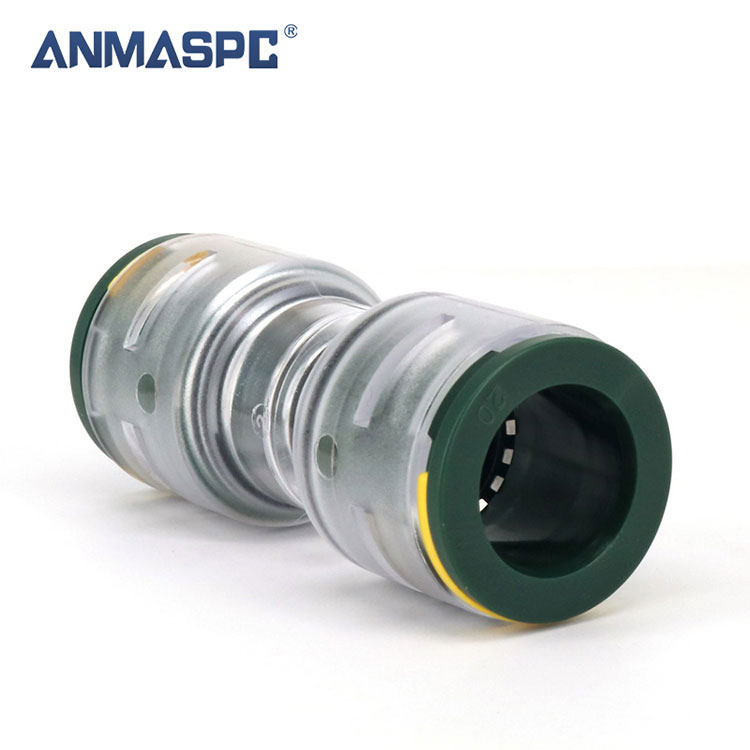

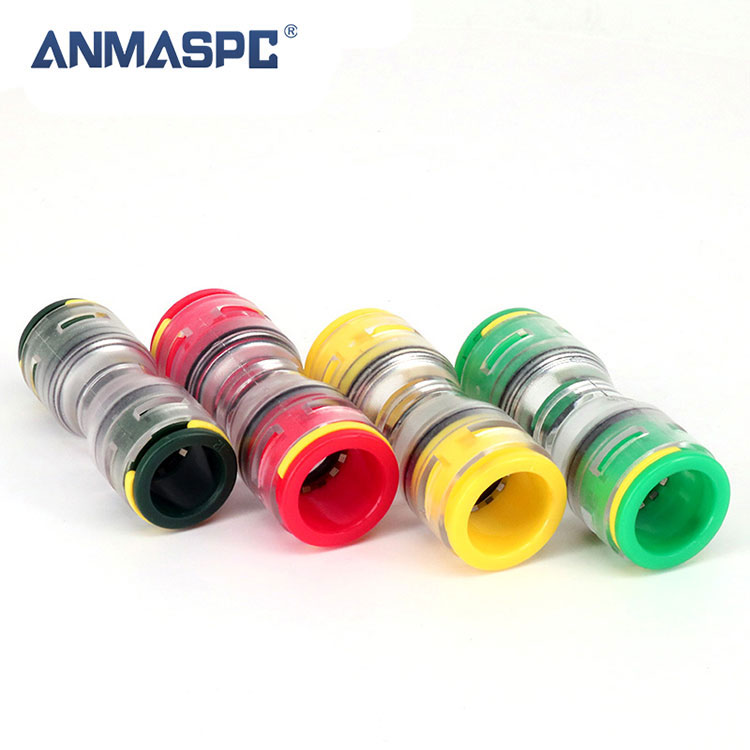

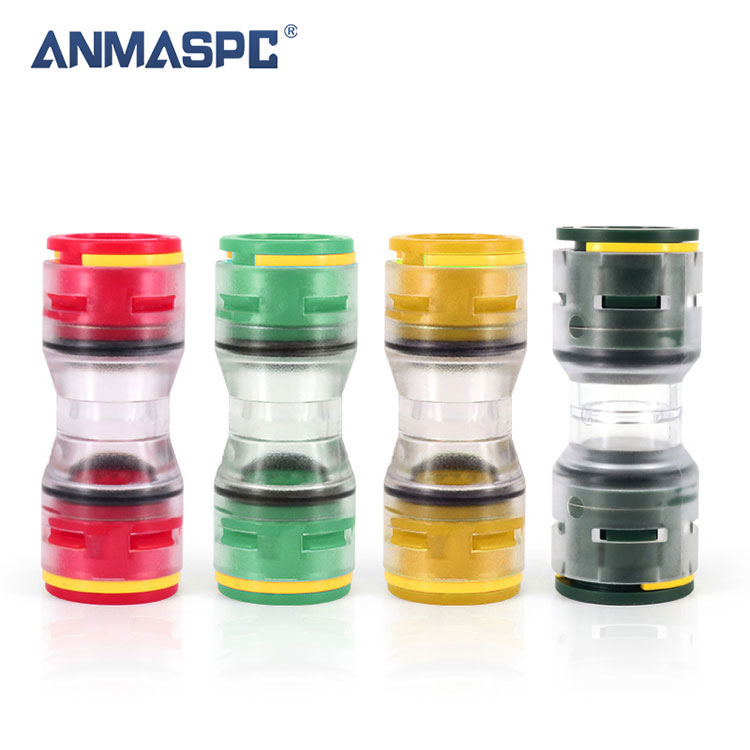

ขั้วต่อ Microduct Straight ซึ่งรับประกันประสิทธิภาพที่ดี ตัวเครื่องโปร่งใสช่วยให้ตรวจสอบตำแหน่งไมโครท่อภายในได้ มีการติดตั้งคลิปนิรภัย ป้องกันการงัดแงะไว้ล่วงหน้า ผ่านการทดสอบและปฏิบัติตาม EN 50411-2-8
1. มีคลิปนิรภัยมาให้ด้วย
2 เทคโนโลยีแบบสวมพอดีตัว
3 ความดันการทำงาน: สูงสุด 25 บาร์
![]() |
![]() |
ส่วนประกอบ | ||||
1 | คอลเลท | ปอม | ||||
2 | คลิปล็อค | ปอม | ||||
3 | ตลับหมึก | ซิงค์อัลลอยด์ | ||||
4 | ล็อคก้ามปู | SUS301/304 | ||||
5 | แหวนสนับสนุน | ปอม | ||||
6 | แหวนซีล | เต็ป | ||||
7 | ร่างกาย | พีซี2807 | ||||
ท่อฟิต | ||||||
วัสดุท่อ | HDPE.PE.ไนลอน.โพลียูรีเทน | |||||
เส้นผ่านศูนย์กลางภายนอกของท่อ | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
พารามิเตอร์ทางเทคนิค | ||||||
ทำงานกับของไหล | อากาศ | |||||
ความแน่น | 0.15~0.8MPa ไม่มีการรั่วไหล | |||||
ดึงเทศกาล | 400N | |||||
พิสูจน์ความกดดัน | 2.5MPa | |||||
ช่วงแรงดันใช้งาน | 0~1.6เมกะปาสคาล | |||||
อุณหภูมิโดยรอบและอุณหภูมิของของเหลว | -40~60℃ | |||||
อุณหภูมิการติดตั้ง | -10°C/+50°C | |||||
อุณหภูมิการเป่าที่แนะนำ | -15°C/+35°C | |||||
ระดับการป้องกัน | IP68 | |||||
เกรดทนรังสียูวี | F1 | |||||
แรงแทรก | สูงสุด 50N (5 กก.) | |||||
อายุขัย: | 25 ปี | |||||
มาตรฐาน: | ห้องน้ำในตัว 50411-2-8 |
รหัส ANMASPC | ท่อ OD/ID | ท่อ OD/ID | เรียวโฮลe |
FPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
เอฟพียู4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
เอฟพียู4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
FPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
FPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
เอฟพียู6/4 | 6/4 | 6/4 | 4 |
FPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
เอฟพียู7/4 | 7/4 | 7/4 | 4 |
FPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
FPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
เอฟพียู8/6 | 8/6 | 8/6 | 6 |
เอฟพียู10/6 | 10/6 | 10/6 | 6 |
เอฟพียู10/8 | 10/8 | 10/8 | 8 |
เอฟพียู12/8 | 12/8 | 12/8 | 8 |
เอฟพียู12/10 | 12/10 | 12/10 | 10 |
เอฟพียู14/10 | 14/10 | 14/10 | 10 |
เอฟพียู14/12 | 14/12 | 14/12 | 12 |
เอฟพียู16/12 | 16/12 | 16/12 | 12 |
เอฟพียู16/13 | 16/13 | 16/13 | 13 |
เอฟพียู16/14 | 16/14 | 16/14 | 14 |
![]() |
||||||
แบบอย่าง | A | B | C | D | E | F |
เอฟพียู03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
เอฟพียู04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
เอฟพียู05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
เอฟพียู06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
เอฟพียู07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
เอฟพียู08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
เอฟพียู10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
เอฟพียู12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
เอฟพียู14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
เอฟพียู16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/55 |
